Vitrage · Verre isolant sous vide
Fenêtres à vitrage sous vide
Pendant des siècles, une fenêtre en bois était un objet élancé : un simple vitrage d’environ 3 mm, tenu dans un ouvrant léger aux petits bois étroits – les proportions que l’on admire encore sur les maisons de ville anciennes, les châteaux et les fermes. Puis est arrivé le vitrage isolant. Le double vitrage a porté le verre à environ 24 mm, le triple à près de 44 mm, et le bois a dû grossir avec lui.
Le vitrage isolant sous vide (VIG) change tout. Deux verres séparés par le vide isolent comme un triple vitrage dans un volume d’environ 8 mm seulement – une fenêtre en bois peut ainsi retrouver les lignes fines d’autrefois avec le confort d’une fenêtre haute performance.
Architectes & constructeurs : données vitrage, dessin à l’échelle et valeurs pour votre calcul thermique sont plus bas. Nos coupes DWG sont dans l’ Espace pro.
Le vitrage sous vide en bref
- Isole comme un triple vitrage : Ug de 0,7 à 0,4 W/m²K
- Environ 8 mm d’épaisseur – un triple vitrage fait environ 44 mm
- Environ un tiers plus léger qu’un triple vitrage
- Transmission lumineuse d’environ 78 à 80 % en verre clair
- Affaiblissement acoustique jusqu’à Rw 39 dB en version acoustique
- Verre intérieur plus chaud : moins de condensation, pas d’effet de paroi froide
- Pas d’argon ni de krypton qui s’échappe lentement
- Une grille de minuscules plots entre les verres, visible de près (voir plus bas)
- Versions trempées, feuilletées et de contrôle solaire
- Verre d’aspect ancien pour les projets de restauration
- Pour les fenêtres en bois, les vrais petits bois et les portes-fenêtres
Qu’est-ce que le vitrage isolant sous vide ?

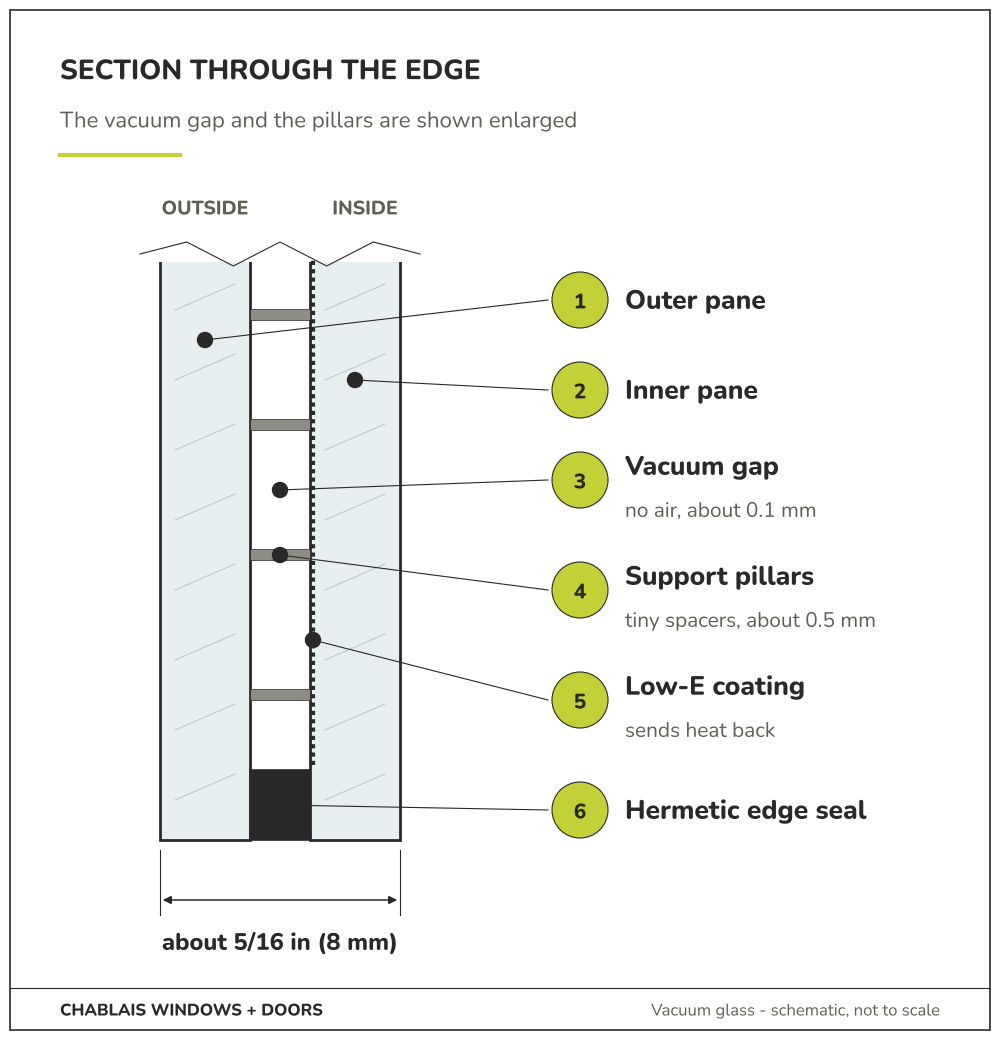

Le vitrage sous vide fonctionne comme une bouteille thermos. Deux verres sont scellés ensemble sur tout leur pourtour, et l’air entre eux est aspiré pour laisser un espace aussi fin qu’une feuille de papier. Sans air, la chaleur ne peut passer ni par conduction ni par convection, et une couche faiblement émissive sur la face intérieure renvoie l’essentiel de la chaleur rayonnée là d’où elle vient.
Sans air à l’intérieur, l’air extérieur presse les deux verres l’un contre l’autre avec une force d’environ 10 tonnes par mètre carré. Pour les tenir écartés, de petits plots de soutien sont placés entre les verres : des points de métal ou de céramique d’environ 0,5 mm – plus petits qu’une tête d’épingle – sur une grille espacée de 2 à 5 cm environ sur tout le vitrage. Tous les vitrages sous vide du marché en ont : c’est le principe même de la technologie.
La technologie n’est pas nouvelle : le vitrage sous vide est produit commercialement depuis 1996, et la durabilité de son isolation est évaluée selon la norme internationale ISO 19916-1. Ce qui est nouveau, c’est le niveau de performance et le choix aujourd’hui proposé par les grands verriers européens – trempé, feuilleté, acoustique, contrôle solaire, et même verre d’aspect ancien pour la restauration.
Bon à savoir avant de choisir. Le vitrage sous vide n’est pas invisible. En regardant de près, on voit les plots – une grille régulière de minuscules points sur le verre. À distance normale, en regardant la vue, la plupart des gens ne les remarquent pas, et dans une fenêtre à petits bois aux petits carreaux ils disparaissent presque. Sur une grande baie face au ciel, ils se voient davantage. Nous vous envoyons un échantillon avant votre décision, pour que vous voyiez exactement ce que vous aurez.
Le retour aux proportions des fenêtres anciennes
C’est ce qui rend le vitrage sous vide passionnant pour une fenêtre en bois. Le verre est si fin que la feuillure dans le bois peut redevenir petite – l’ouvrant, les petits bois et la parclose peuvent être dessinés comme un menuisier les dessinait il y a 150 ans.
Pour les maisons classiques et anciennes
L’ouvrant n’a pas besoin d’être profond pour tenir près de 44 mm de verre, les petits bois d’une fenêtre à petits bois traversants peuvent rester étroits, et la parclose garde sa fine moulure. Le résultat : une fenêtre juste sur une façade ancienne, dans un style ancien ou sur un château – sans compromis sur le confort ni sur les économies d’énergie.

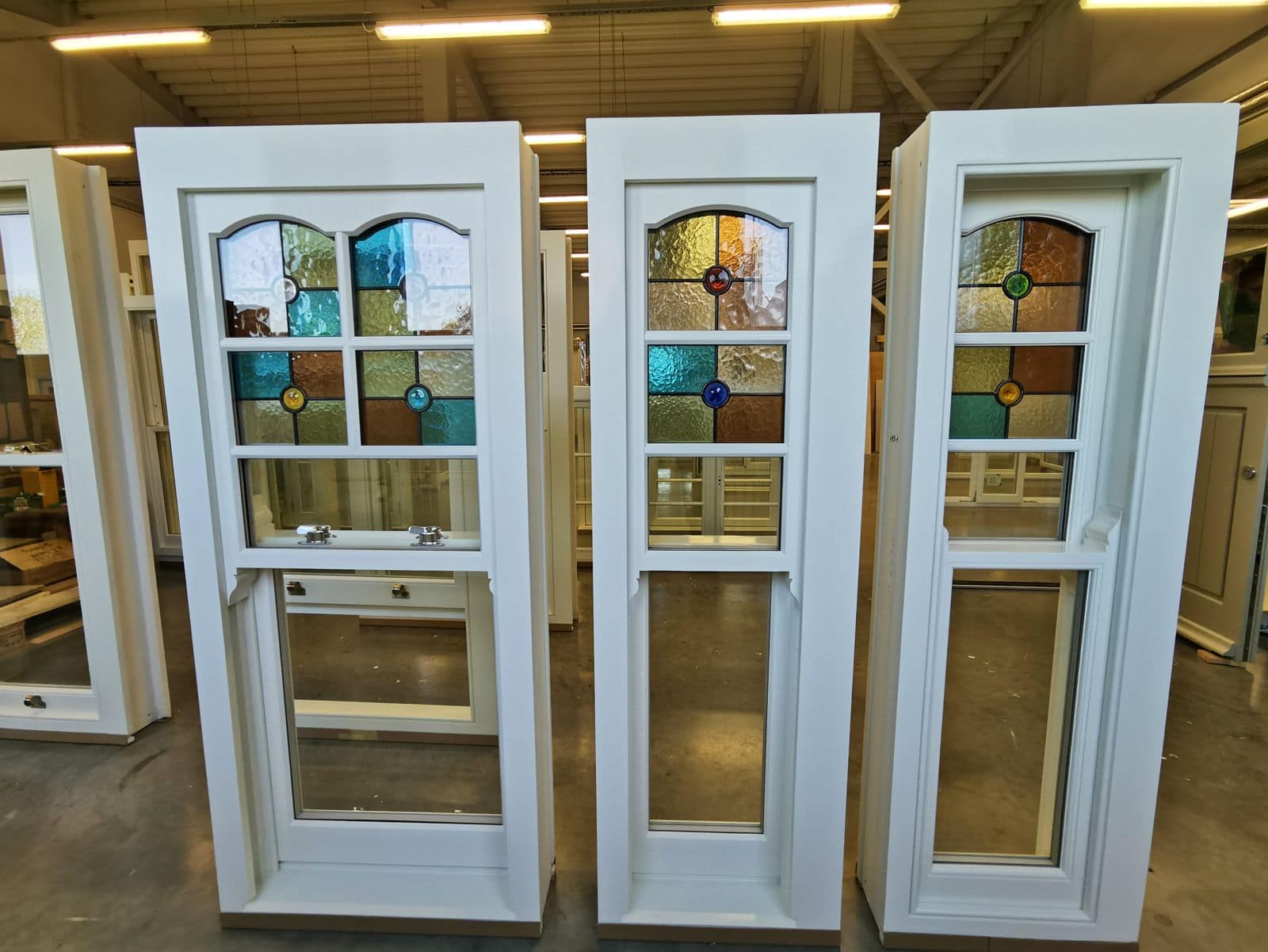

Voir aussi : monuments historiques · La Française · guillotine
Pour les maisons contemporaines
Un ouvrant plus fin, c’est plus de verre et plus de lumière. Et comme le vitrage sous vide pèse environ un tiers de moins qu’un triple vitrage, les grands ouvrants et les hautes portes-fenêtres ménagent les paumelles et restent faciles à ouvrir, année après année.
Voir aussi : fenêtres oscillo-battantes · portes-fenêtres · profils 100 % bois

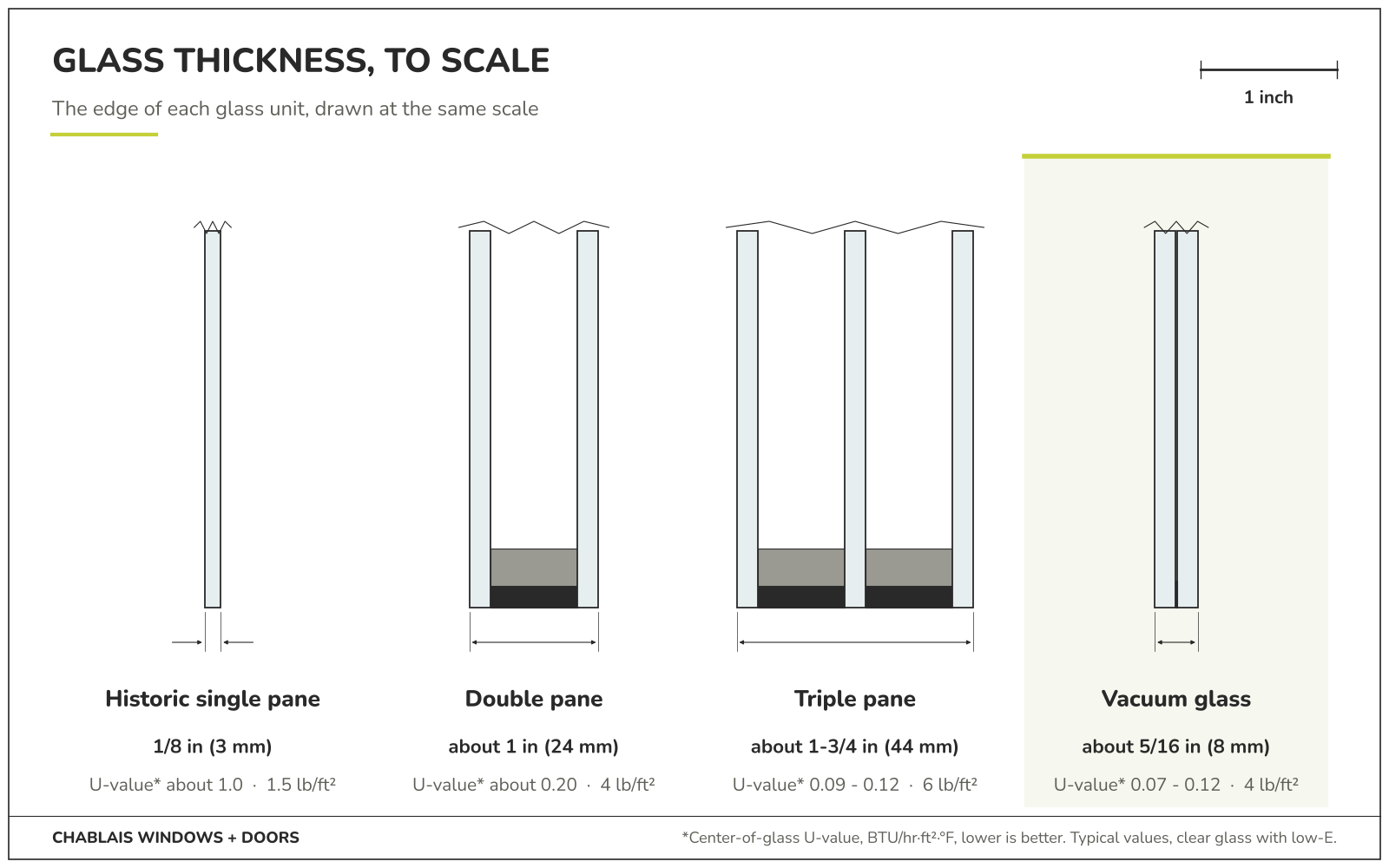

Vitrage sous vide, double et triple vitrage
| Comparatif | Simple vitrage ancien | Double vitrage | Triple vitrage | Vitrage sous vide |
|---|---|---|---|---|
| Épaisseur du verre | environ 3 mm | environ 24 mm | environ 44 mm | environ 8 mm |
| Ug en W/m²K | environ 5,8 | environ 1,1 | 0,5 à 0,7 | 0,4 à 0,7 |
| Poids du verre | environ 7,5 kg/m² | environ 20 kg/m² | environ 30 kg/m² | environ 20 kg/m² |
| Remplissage | aucun | argon | argon ou krypton | aucun – vide |
| Effet sur la fenêtre | Ouvrant fin, verre froid | Ouvrant plus profond, petits bois plus larges | Ouvrant profond et lourd | Ouvrant fin, confort du triple vitrage |
Valeurs types pour du verre clair avec couches faiblement émissives. Les valeurs exactes dépendent de l’épaisseur des verres, des couches et de la composition, et nous les confirmons pour chaque projet.
Vitrage sous vide et maison passive
En climat froid, une fenêtre maison passive doit atteindre un Uw d’environ 0,80 W/m²K. Jusqu’ici, le seul chemin était le triple vitrage dans un cadre profond et lourd. Le vitrage sous vide ouvre une nouvelle voie : un vitrage sous vide standard atteint déjà la valeur au centre d’un bon triple vitrage, et un vitrage hybride – vitrage sous vide associé à un verre supplémentaire et une lame isolante – va au-delà du triple vitrage tout en restant plus fin.
Un vitrage sous vide utilise aussi moins de matière : deux verres au lieu de trois, pas d’intercalaire, pas de gaz. Pour les projets maison passive, labellisés ou soumis à la réglementation thermique, nous fournissons les données vitrage et les valeurs de la fenêtre complète pour votre calcul.
Là où le vitrage sous vide fait la différence
Maisons anciennes & secteurs protégés
Des fenêtres neuves à l’aspect fin des originales – un aspect qui respecte l’architecture quand l’Architecte des Bâtiments de France examine le projet. Voir nos fenêtres pour monuments historiques.
Styles anciens & français

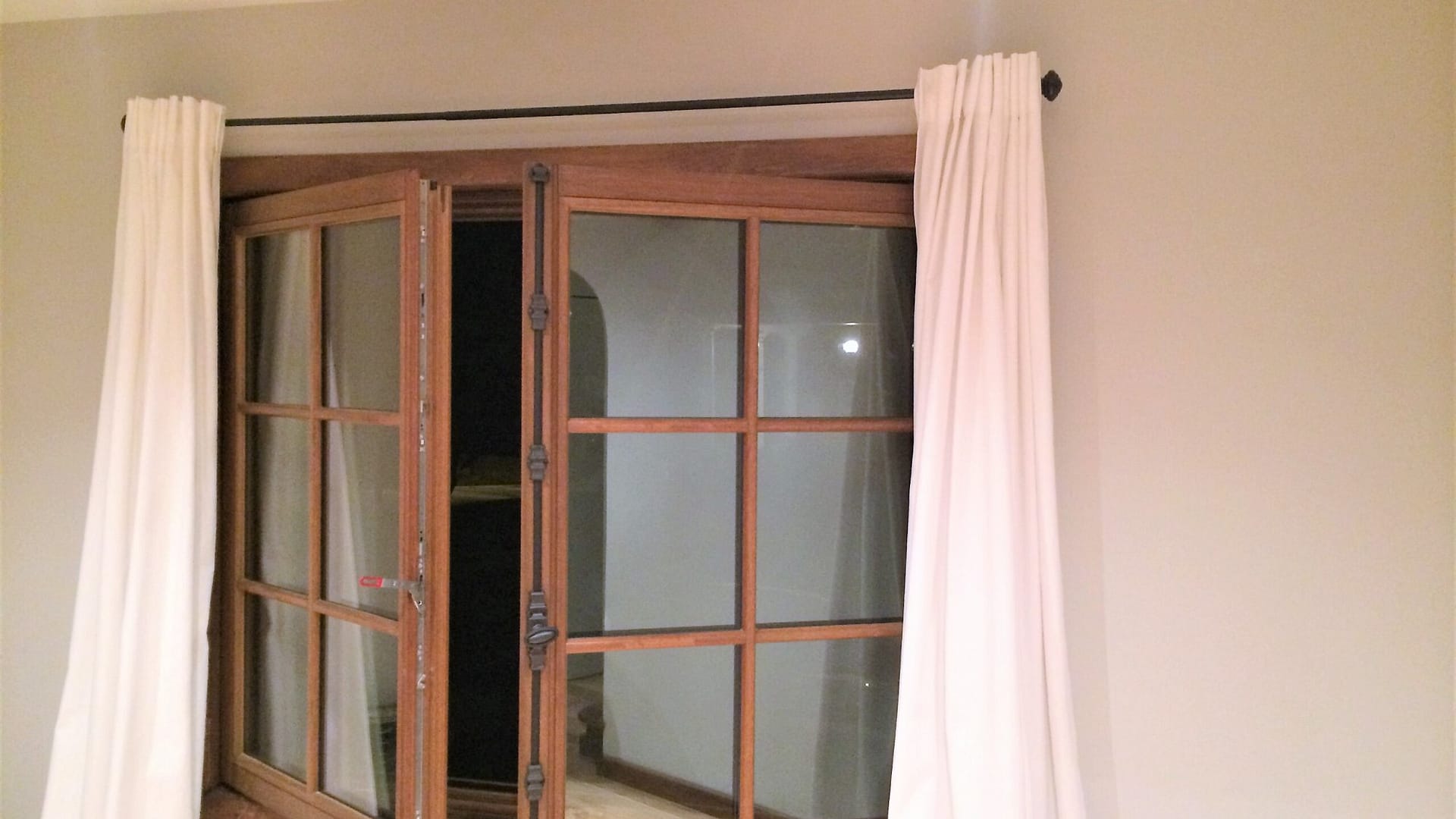

Petits bois traversants étroits, ouvrants affleurants et une vraie crémone, avec le confort moderne. Voir La Française.
Maisons passives & à énergie positive

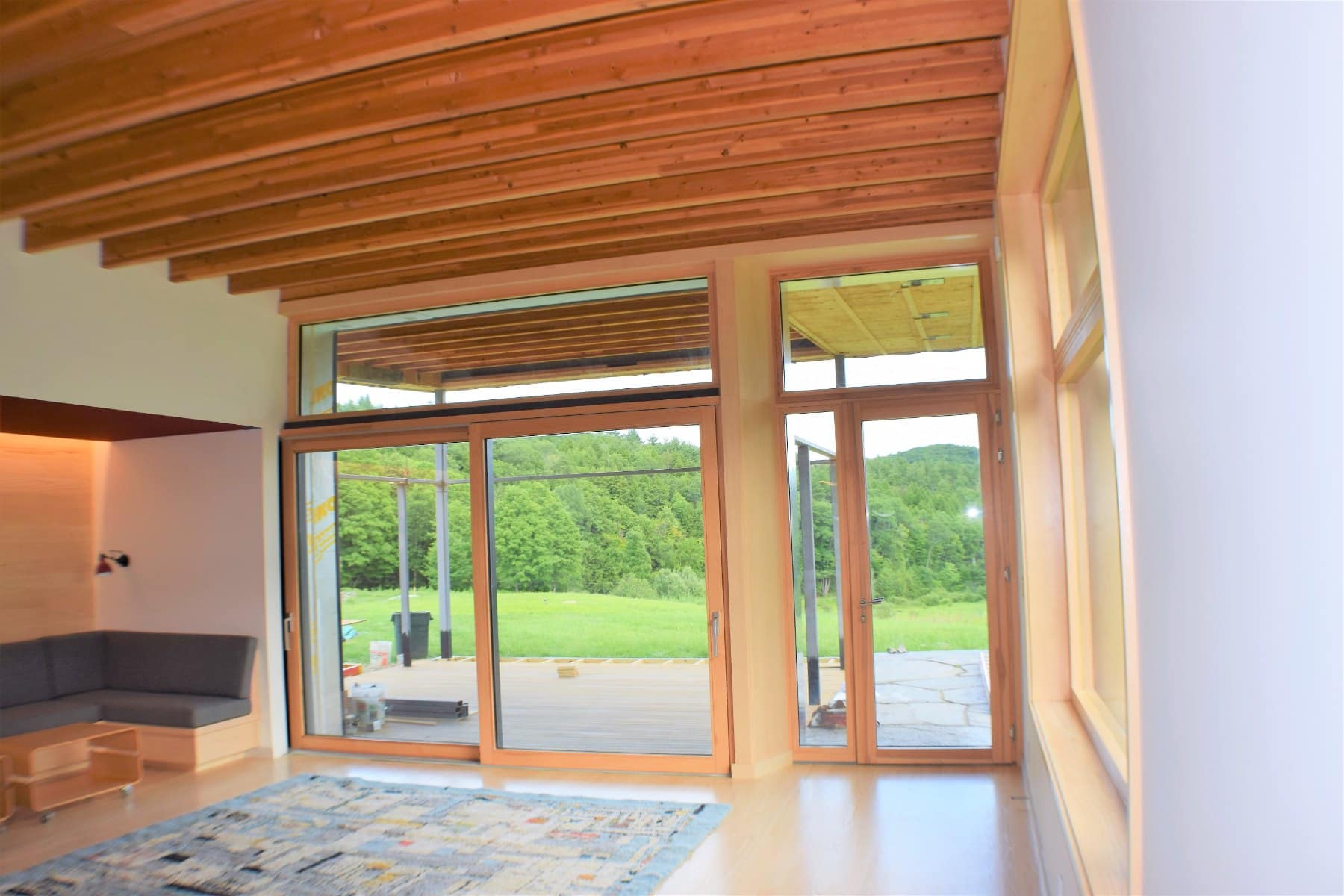

L’isolation d’un triple vitrage sans l’ouvrant profond et lourd – ou au-delà avec un vitrage hybride. Voir nos fenêtres maison passive.
Grandes fenêtres & portes-fenêtres
Un verre plus léger pour les grands ouvrants et les hautes portes : il ménage les paumelles et s’ouvre facilement. Voir nos portes-fenêtres.
Maisons en ville & rues passantes
Une très bonne isolation acoustique pour un vitrage si fin, jusqu’à Rw 39 dB en version acoustique. Pour les pièces les plus calmes, voir nos fenêtres acoustiques.
Climats chauds et ensoleillés
Les versions de contrôle solaire gardent la chaleur dehors dans le Sud de la France et sur la Méditerranée, avec un verre toujours clair et lumineux.
Pour les architectes & constructeurs
Prescrivez-le avec de vrais chiffres
Le vitrage sous vide est encore nouveau pour beaucoup de projets. Nous vous donnons les données nécessaires pour le prescrire, le modéliser et le faire valider.
Données vitrage
Valeurs au centre du vitrage et de la fenêtre complète pour votre calcul thermique – PHI ou réglementation thermique.
Dimensions des vitrages
Les dimensions minimales et maximales dépendent du type de verre. Nous vérifions chaque vitrage au stade du dessin, y compris les petits carreaux des petits bois traversants.
Échantillons
Un échantillon de vitrage sous vide, pour que votre client voie les plots et la clarté du verre avant de décider.
Plans d’exécution
Chaque fenêtre est dessinée pour votre validation avant production. Voir comment nous gérons les projets.
Espace pro
Téléchargez les dessins dans notre Espace pro
Créez gratuitement un compte professionnel et téléchargez nos coupes, fiches techniques et guides de pose. Les comptes pro sont réservés aux architectes, designers et constructeurs.
- Coupes fenêtres & portes – 100 % bois et bois-aluminium (DWG)
- Fiches techniques vitrage
- Recommandations de pose
Déjà validé ? Vos téléchargements vous attendent dans votre Espace pro.
Voir aussi
Vitrage
Fenêtres
Vitrage sous vide – les questions qu’on nous pose
Le vitrage sous vide vaut-il vraiment un triple vitrage ?
Pour l’isolation, oui. Un vitrage sous vide standard atteint un Ug d’environ 0,7 W/m²K, le niveau d’un bon triple vitrage, pour environ un sixième de son épaisseur. Les vitrages hybrides vont encore plus loin.
Voit-on les plots de soutien ?
Oui, en regardant de près : une grille régulière de minuscules points, d’environ 0,5 mm et espacés de 2 à 5 cm environ, sur tout le vitrage. À distance normale, en regardant la vue, la plupart des gens ne les remarquent pas. Ils font partie de tout vitrage sous vide : nous vous envoyons donc un échantillon avant votre décision.
Existe-t-il un vitrage sous vide sans plots ?
Non. Sans air entre les verres, l’air extérieur presse le vitrage avec une force d’environ 10 tonnes par mètre carré : tout vitrage sous vide a besoin de petits plots pour tenir les verres écartés. Les verriers les font aussi petits et aussi espacés que possible.
Combien de temps dure le vide ?
Le scellement périphérique est entièrement hermétique, et un petit getter à l’intérieur du vitrage absorbe toute trace de gaz avec le temps. La durabilité de l’isolation est évaluée selon la norme internationale ISO 19916-1, et les verriers annoncent une durée de vie de plusieurs décennies.
Peut-on utiliser le vitrage sous vide avec des petits bois traversants ?
Oui. Les vitrages sous vide peuvent être réalisés en petites dimensions : chaque carreau d’une fenêtre à petits bois traversants peut être son propre vitrage sous vide, tenu dans un petit bois étroit. Les très petits carreaux ont des limites : nous vérifions les dimensions avec vous au stade du dessin. Voir nos petits bois.
Peut-on l’utiliser dans des portes ?
Oui. Des versions trempées et feuilletées existent pour les portes et les vitrages de sécurité. Les dimensions maximales dépendent du type de verre – environ 1,50 x 2,40 m pour les plus grands, ce qui couvre la plupart des portes-fenêtres.
Le vitrage sous vide réduit-il le bruit ?
Oui. Un vitrage standard isole déjà bien du bruit pour son épaisseur, et les versions acoustiques atteignent Rw 39 dB. Pour les pièces les plus calmes, voir nos fenêtres acoustiques.
Le vitrage sous vide en vaut-il la peine ?
Sur un projet ancien ou haut de gamme, c’est souvent la seule façon d’avoir à la fois l’aspect fin d’une fenêtre ancienne et le confort d’un triple vitrage. Pour une grande baie face au ciel, où les minuscules points se voient davantage, le triple vitrage est souvent le meilleur choix. Nous pouvons préparer les deux options et vous aider à décider fenêtre par fenêtre.
Le vitrage sous vide convient-il à votre projet ?
Dimensions des fenêtres et des vitrages, dessin, climat et objectifs énergétiques comptent tous. Envoyez-nous vos plans : nous vous disons où le vitrage sous vide a du sens, le comparons au double et au triple vitrage, et préparons une proposition détaillée avec toutes les données techniques.
