Maison passive · 03 · certifiées PHI
Fenêtres passives certifiées PHI pour maisons contemporaines
Certifiée PHI · classe phA
Un composant certifié maison passive au profil ultra-fin et à ouvrant caché : de l’extérieur, on ne voit presque que du verre. Les propriétaires de maisons contemporaines l’adorent.
Certifiée par le Passive House Institute de Darmstadt pour le climat froid-tempéré, classe d’efficacité phA. Pin à l’intérieur, âme isolante, aluminium à l’extérieur. Fenêtres fixes et ouvrantes ont le même aspect en façade, avec la même vue de face de 92 mm. Elle est faite pour les maisons contemporaines ; pour une maison classique, voyez nos fenêtres bois et bois-aluminium .
Caractéristiques
- Composant maison passive certifié PHI, classe phA
- Uw 0,80 W/m²K certifié, jusqu’à 0,67 avec un meilleur vitrage
- Uw,posée ≤ 0,85 W/m²K, fRsi 0,71
- Profil ultra-fin : 92 mm de vue de face, 114 mm de profondeur
- Triple vitrage 48 mm, intercalaire à bord chaud
- Pin à l’intérieur, toutes teintes RAL à l’extérieur
- Fenêtres, portes-fenêtres, châssis fixes, coulissants à levage
- Quincaillerie oscillo-battante invisible, ouvrants jusqu’à 150 kg
- Fabriqué en Europe
Valeurs certifiées
- Dormant isolé, âme phénolique
- Capot aluminium, toutes teintes RAL
- Triple vitrage, 48 mm
- Ouvrant caché : fixes et ouvrants ont le même aspect
- Intérieur pin, lasure incolore ou peinture RAL
- Joints sur tout le pourtour du dormant et de l’ouvrant
Valeurs certifiées
| Vitrage Ug | Fenêtre Uw | Résistance R |
|---|---|---|
| 0,70 W/m²K (certificat) | 0,80 W/m²K | 1,25 m²K/W |
| 0,64 W/m²K | 0,76 W/m²K | 1,32 m²K/W |
| 0,58 W/m²K | 0,71 W/m²K | 1,41 m²K/W |
| 0,52 W/m²K | 0,67 W/m²K | 1,49 m²K/W |
Fenêtre d’essai PHI 1,23 × 1,48 m. Résistance R = 1 / Uw.
Confort et hygiène
| Valeur | Ce que cela signifie | |
|---|---|---|
| Uw,posée | ≤ 0,85 W/m²K | Fenêtre posée dans le mur |
| Facteur de température fRsi=0,25 | 0,71 | Critère 0,70 : bord intérieur chaud, pas de condensation |
| Classe d’efficacité | phA | Faibles pertes de chaleur par le dormant et le bord du vitrage |
Valeurs de dormant pour le PHPP
| Dormant | Largeur | Uf W/m²K | Ψg W/mK |
|---|---|---|---|
| Tête et montants | 92 mm | 0,86 | 0,022 |
| Appui | 92 mm | 0,95 | 0,023 |
| Montant de jonction, deux vantaux | 112 mm | 1,01 | 0,022 |
| Meneau, deux ouvrants | 162 mm | 0,98 | 0,022 |
Valeurs de référence : Uf 0,86 W/m²K ; Ψ 0,022 W/mK. Intercalaire à bord chaud en mousse.
Poses validées, Ψpose W/mK
| Mur | Haut | Côté | Bas | Uw,posée |
|---|---|---|---|---|
| Mur à ossature bois | 0,014 | 0,014 | 0,025 | 0,85 |
| Isolation thermique par l’extérieur (ITE) | 0,006 | 0,006 | 0,022 | 0,83 |
| Blocs coffrants isolants | 0,011 | 0,011 | 0,037 | 0,85 |
Poses validées par le Passive House Institute, fenêtre ouvrante, murs U 0,13 à 0,15 W/m²K.
Construction

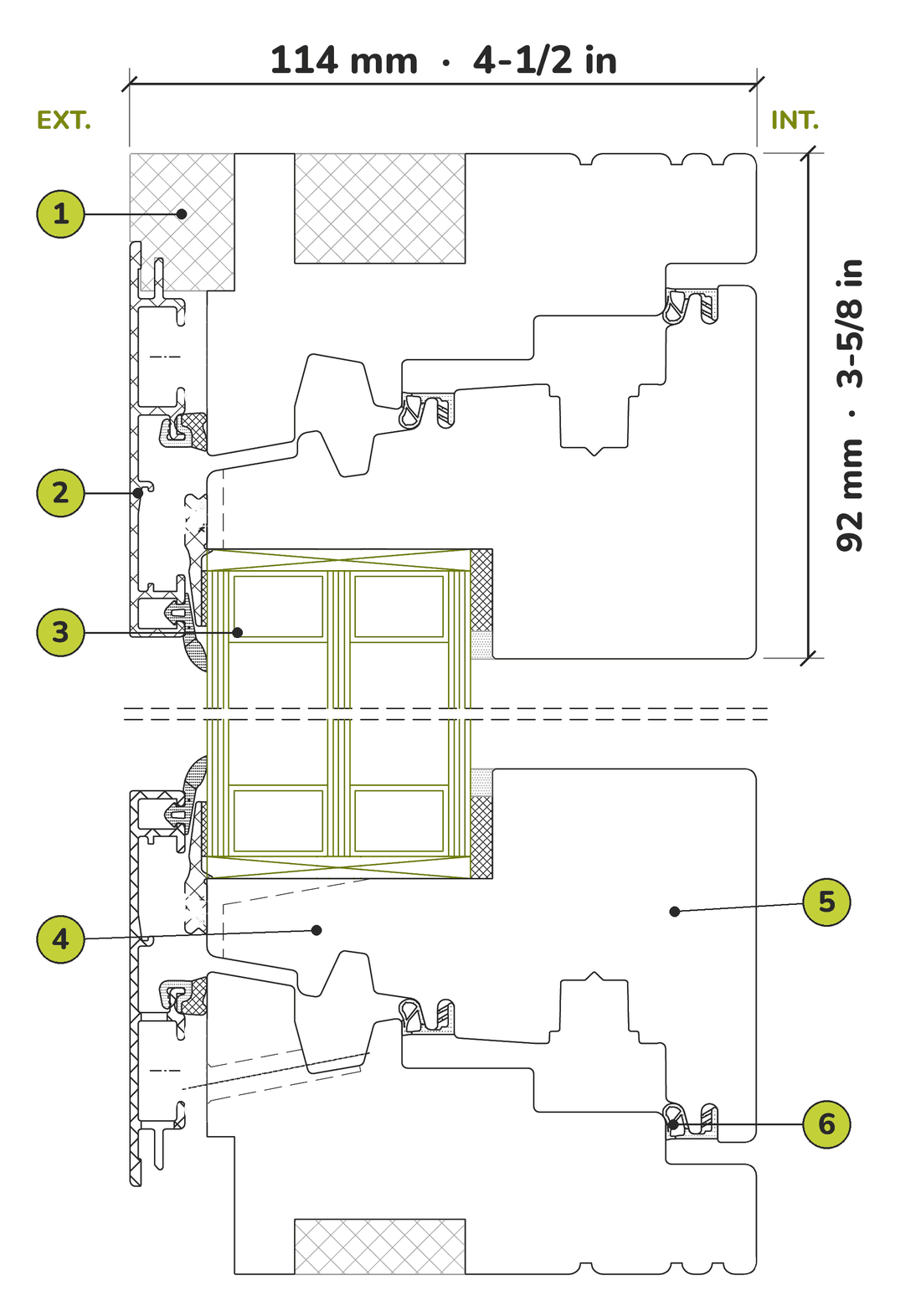

- Dormant de 114 mm de profondeur, 92 mm de vue de face
- Vitrage 48 mm : 4/18/4/18/4, intercalaire à bord chaud en mousse
- Pin lamellé-collé à l’intérieur, λ 0,13 W/mK, avec une âme phénolique isolante, λ 0,022 W/mK
- Cadre aluminium soudé à l’extérieur : toutes teintes RAL, satiné, mat ou finement texturé
- Air · eau · vent : classes EN 4 · 7B · C2
Options
- Fenêtres oscillo-battantes, quincaillerie invisible, ouvrants jusqu’à 150 kg
- Portes-fenêtres ouvrant à l’intérieur, avec ou sans soufflet ; seuil plat accessible sur les portes-fenêtres
- Châssis fixes, seuls ou combinés, avec la même vue de face que les ouvrants
- Coulissants à levage au même aspect
- Formes cintrées et trapézoïdales en châssis fixes
- Vitrage à fort apport solaire pour les façades sud : Ug 0,64 W/m²K, facteur solaire g 63 %
- Verre feuilleté de sécurité, capteurs d’alarme cachés
Le certificat PHI couvre la fenêtre. Pour les coulissants à levage, nous envoyons leurs propres valeurs pour votre modèle.

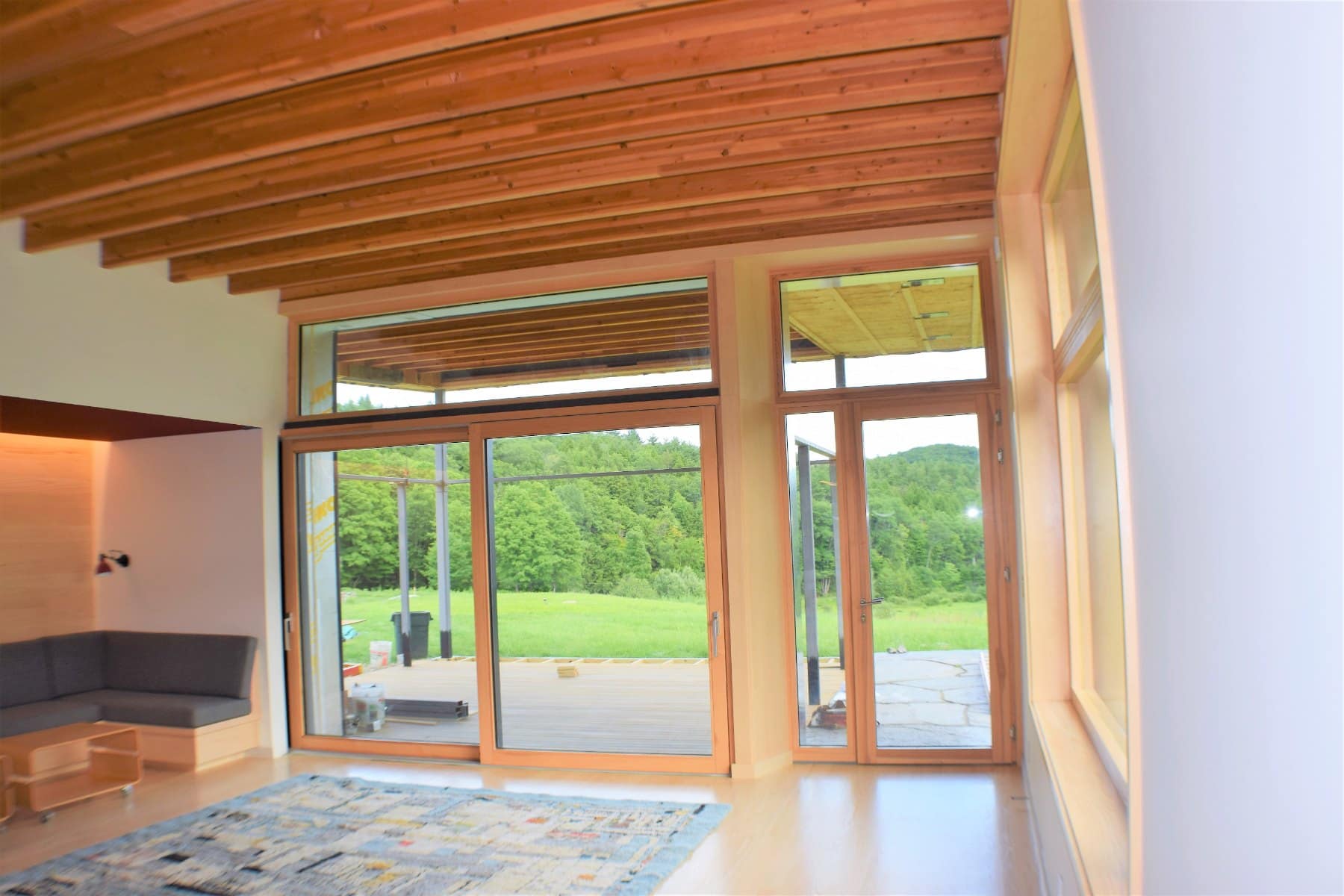

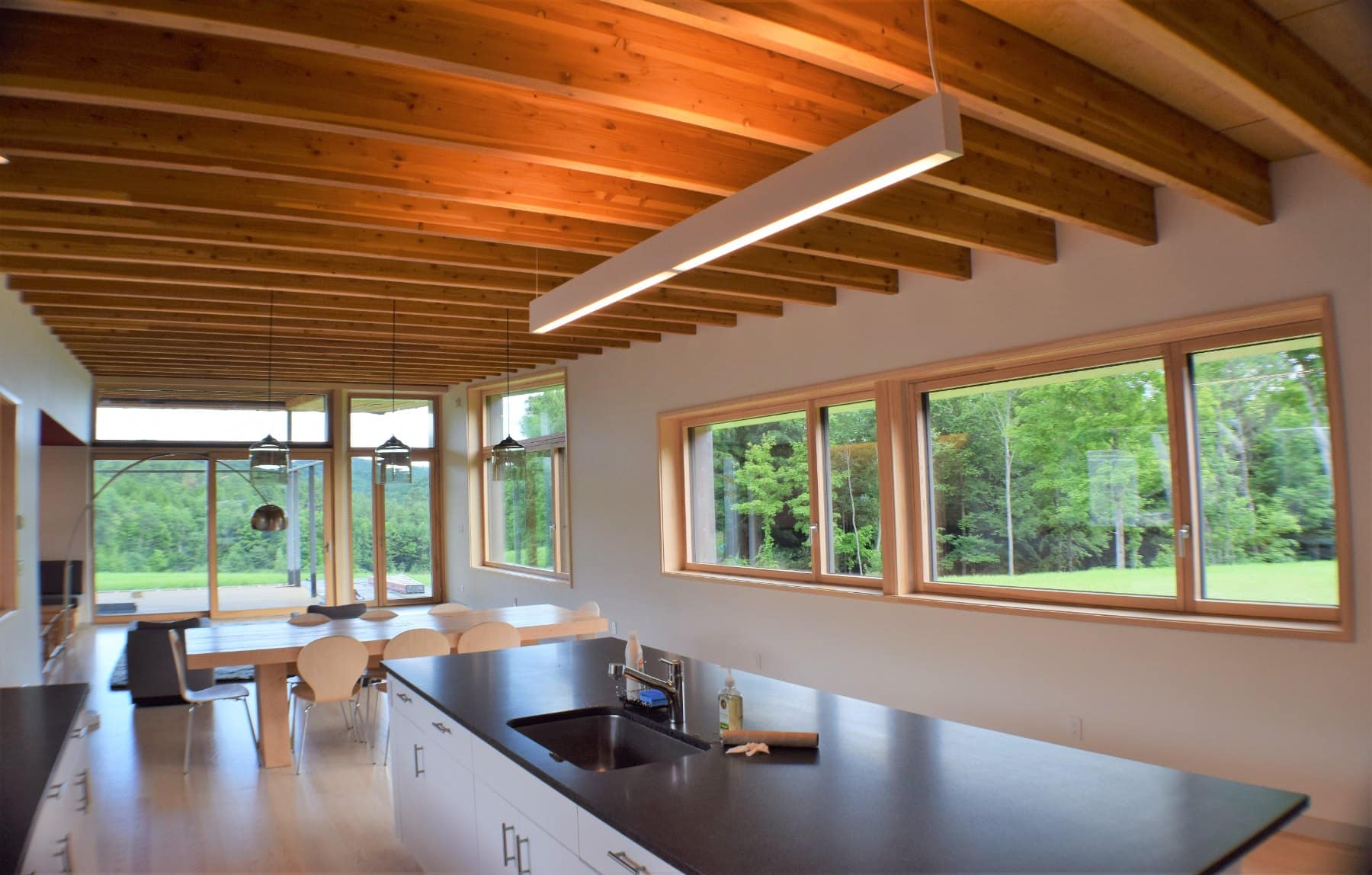

Une maison passive certifiée dans le Vermont
Fenêtres à ouvrant caché et coulissants à levage, pin à l’intérieur, derrière une façade en acier autopatinable et des toitures végétalisées.
Ce que nous envoyons pour votre calcul énergétique
Une maison passive est un calcul avant d’être une maison. Voici ce que reçoit votre bureau d’études.
Certificat PHI
Le certificat et le rapport de calcul complet de la fenêtre bois-aluminium, pour votre bureau d’études et votre certificateur.
Valeurs de dormant et de vitrage
Uf, largeur de dormant et Ψg pour chaque côté, avec Ug et facteur solaire du vitrage choisi. Prêt pour la feuille Fenêtres du PHPP ou WUFI Passive.
Détails de pose
Ψpose pour murs à ossature bois, ITE et blocs coffrants isolants, avec les détails correspondants : fenêtre dans la couche d’isolant, bande étanche à l’air à l’intérieur, bande ouverte à la diffusion à l’extérieur. Voyez notre guide de pose.
Coupes
Coupes en tête, montant, appui et meneau en DWG et PDF, pour dessiner vos propres détails.
Labels français
Cette fenêtre est certifiée PHI. Pour un projet visant un autre label ou la RE2020, nous envoyons les valeurs EN dont votre bureau d’études a besoin pour le calcul.
Confort d’été
Une maison passive doit aussi rester fraîche. Les brise-soleil orientables arrêtent le soleil avant qu’il n’atteigne le verre.
Vous préparez une maison passive contemporaine ?
Envoyez-nous vos plans, le tableau des menuiseries et, si vous l’avez, votre fichier PHPP ou WUFI Passive. Nous revenons vers vous avec les valeurs des fenêtres pour votre modèle et une proposition.
Fenêtres certifiées PHI : questions
Que signifie phA ?
Le Passive House Institute classe les fenêtres certifiées selon la chaleur perdue par le dormant et le bord du vitrage, de phA+ à phC. phA est la deuxième meilleure classe. Ce n’est pas la même chose que Uw: deux fenêtres avec le même Uw peuvent être dans des classes différentes.
La fenêtre est-elle certifiée pour mon climat ?
Elle est certifiée pour la zone climatique froide-tempérée : Uw 0,80 W/m²K, Uw,posée 0,85 W/m²K ou mieux, et une surface intérieure chaude (fRsi 0,71). Pour un site plus froid, en montagne par exemple, votre bureau d’études la vérifie dans le modèle énergétique. Avec notre meilleur triple vitrage, la fenêtre atteint Uw 0,67 W/m²K.
Puis-je l’utiliser sur une maison classique ?
Nous ne le recommandons pas. L’ouvrant caché et l’aluminium plat sont faits pour l’architecture contemporaine, et la fenêtre n’accepte ni petits bois ni quincaillerie à la française. Pour une maison passive classique, choisissez notre fenêtre bois ou bois-aluminium .
Pourquoi du pin ?
Le pin est le bois dans lequel cette fenêtre est calculée et certifiée. Il est léger, stable et isole mieux que les bois durs, environ 0,13 W/mK contre 0,18 pour le chêne, donc le dormant perd moins de chaleur. À l’intérieur, vous le gardez naturel avec une lasure incolore ou le peignez dans une teinte RAL.
Faites-vous des coulissants à levage dans cette gamme ?
Oui, avec le même aspect que les fenêtres. Le certificat PHI couvre la fenêtre ; pour le coulissant à levage, nous envoyons ses propres valeurs pour votre modèle.
