BRISE-SOLEIL orientables
Les brise-soleil orientables, la réponse européenne au soleil. En France on les appelle BSO, en Allemagne et en Suisse Raffstore : un tablier de lames en aluminium suspendu devant le vitrage, orientable à tous les angles, qui se replie dans un coffre au-dessus de la fenêtre. Fermés, ils arrêtent la chaleur avant qu’elle ne touche le verre. Orientés, ils laissent entrer la lumière et sortir le regard, sans plonger la pièce dans l’obscurité. En Europe, on les trouve sur les bureaux, les écoles, les maisons passives et les plus belles maisons contemporaines, parce qu’ils font ce qu’aucun store intérieur ne peut faire : maîtriser le soleil à l’extérieur du bâtiment. Cette page explique leur fonctionnement, pourquoi ils comptent pour une maison passive ou à énergie positive, et ce qu’il faut prévoir sur votre projet.
Caractéristiques
- Lames aluminium de 60 à 100 mm de large, en S, en Z ou plates, profilées et thermolaquées
- Les lames montent et s’orientent indépendamment : toute hauteur, tout angle, du pare-soleil au quasi-occultant
- Coffre caché dans la façade, intégré au-dessus de la fenêtre, ou en applique pour la rénovation
- Coulisses aluminium ou guidage par câbles inox
- Motorisés par défaut : interrupteur mural, télécommande, horloge, application et domotique ; suivi du soleil et remontée par vent fort avec capteurs
- Résistance au vent selon la norme européenne EN 13659, jusqu’à la classe 6 sur les lames les plus rigides
- Stores jusqu’à environ 4 m de large et 8 à 10 m² chacun ; les plus grands vitrages reçoivent des stores couplés sur un seul moteur
- Toutes teintes RAL, lames bicolores, coffre et coulisses assortis à la fenêtre
- Fabriqués en Europe, dessinés et livrés avec nos fenêtres et portes oscillo-battantes, à la française, coulissants à levage et bois-aluminium
LAMES EN S
LA LUMIÈRE VERS LE PLAFONDOptions
– Bords roulés, aucun cordon visible, la lame la plus rigide
– Renvoie la lumière vers le plafond, sans éblouissement
– Soleil d’hiver dedans, soleil d’été dehors
– La plus haute classe de vent
LAMES EN Z
FERMETURE SERRÉE, CHAMBRESOptions
– Lèvres qui se recouvrent, presque occultant fermé
– Évacue la pluie, silencieux au vent
– Le choix de tous les jours pour la maison
– Coulisses ou câbles

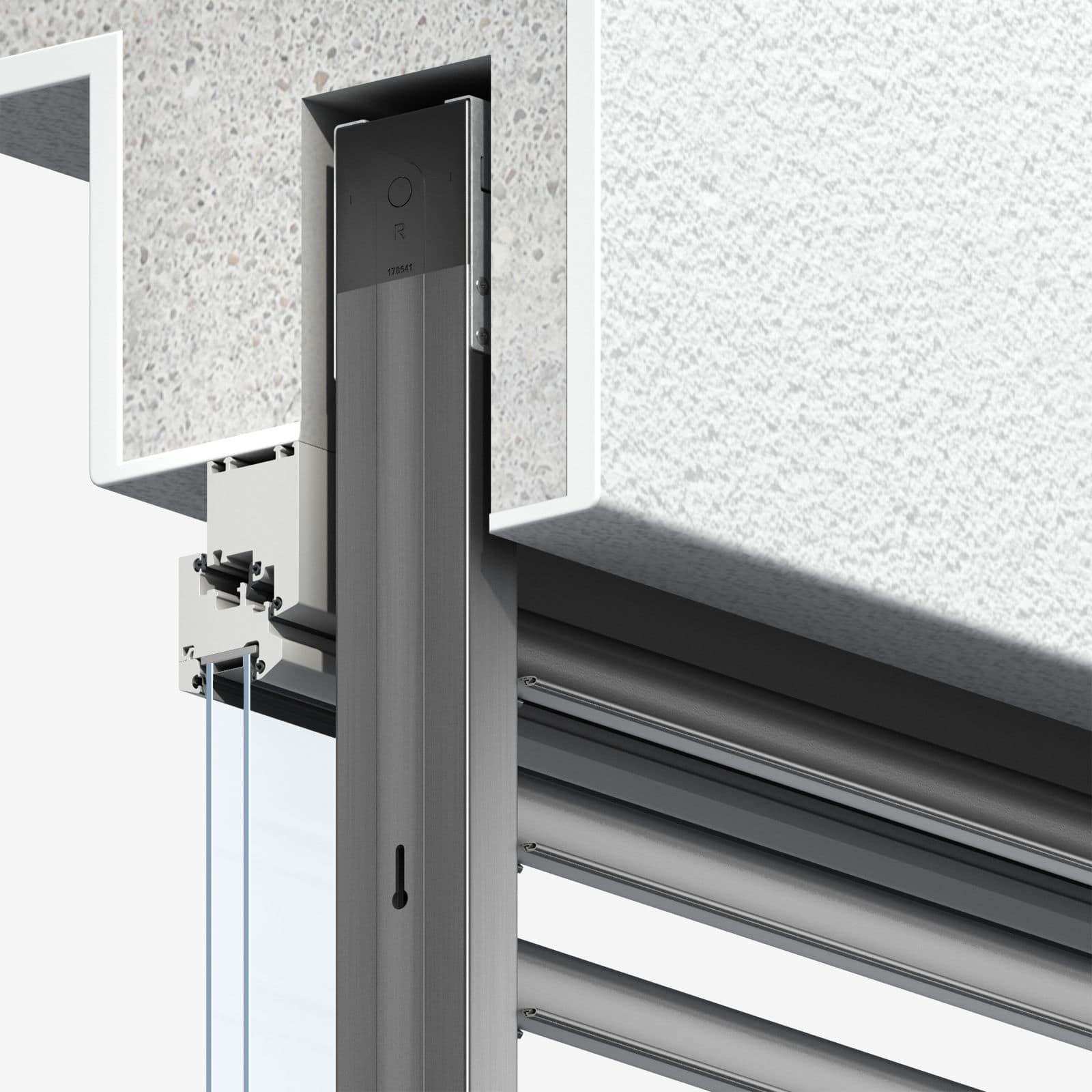

CACHÉ DANS LA FAÇADE
CONSTRUCTION NEUVE, RIEN DE VISIBLEOptions
– Coffre intégré au linteau, au-dessus de la fenêtre
– Les lames se rangent hors de vue une fois remontées
– Coulisses fines dans le tableau
– Prévu sur les plans d’exécution avec la fenêtre

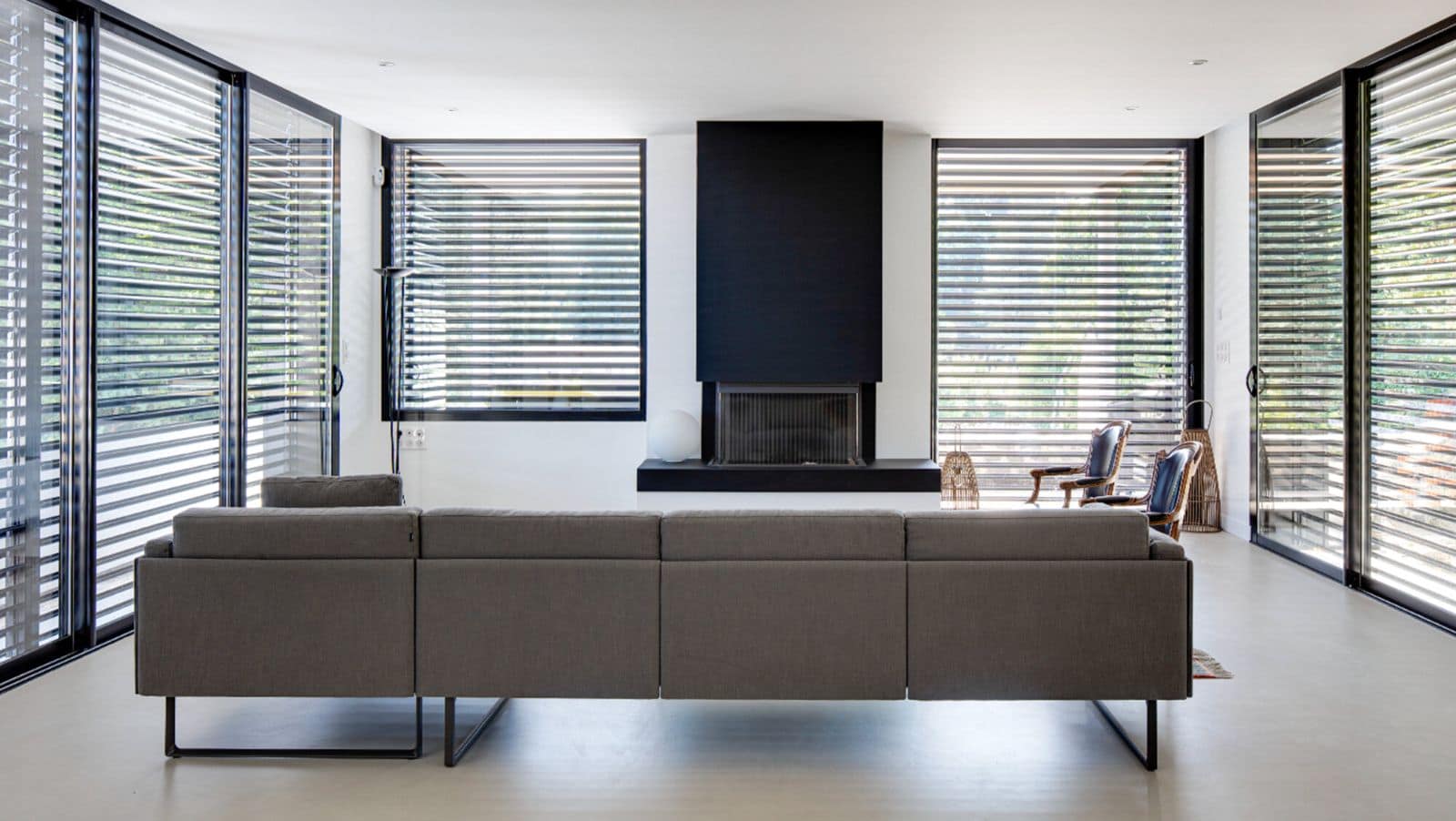

LA VUE DEDANS, LA CHALEUR DEHORS
LA VUE RESTE, LE SOLEIL NONOptions
– Lames orientées : vue et lumière, sans soleil direct
– Intimité vue de l’extérieur, ouvert vu de l’intérieur
– Fermé : quasi-occultant
– Remonté : rien sur la façade
Comment fonctionne un brise-soleil orientable
Imaginez un store vénitien, sortez-le devant le vitrage et construisez-le pour les intempéries. Les lames sont en aluminium profilé, de 60 à 100 mm de large, suspendues à des échelles ou des câbles acier depuis un coffre au-dessus de la fenêtre et guidées sur les côtés par des coulisses aluminium ou des câbles inox tendus. Un moteur dans le coffre fait deux choses : il remonte le tablier à toute hauteur, et il oriente les lames à tous les angles, de complètement ouvertes à fermées. Ce second mouvement est tout l’intérêt. Un volet roulant est levé ou baissé ; un brise-soleil orientable peut être baissé et laisser entrer la lumière, orienté à 45 degrés pour couper le soleil direct en gardant la vue, ou fermé au point que la pièce soit presque sombre.
La forme de la lame décide de ce que le store fait le mieux. La lame en S a des bords roulés, aucun trou de cordon visible, et une courbe qui renvoie la lumière vers le plafond : la pièce est lumineuse sans un seul rayon de soleil direct sur le bureau, et c’est la lame la plus rigide au vent. La lame en Z a une lèvre qui recouvre la lame du dessous : elle ferme presque hermétiquement, évacue la pluie et reste silencieuse ; c’est le choix de tous les jours pour les chambres et les séjours. Les lames plates , plus étroites, sont l’option rétro et rénovation, quand le paquet doit rester petit. Toutes sont thermolaquées dans toutes les teintes RAL, y compris en lames bicolores, foncées dehors et claires dedans, et assorties à la fenêtre et aux coulisses.
Store remonté, les lames s’empilent dans le coffre. Sur une fenêtre courante, le paquet occupe de 150 à 250 mm au-dessus du vitrage, davantage sur une haute porte-fenêtre, et cette place figure sur les plans avant le gros œuvre, comme le coffre d’un volet roulant. En construction neuve, le coffre disparaît dans le linteau ; sur une maison existante, il se pose sur la façade au-dessus de la fenêtre, dans la teinte de la façade.
La lumière sans la chaleur
La physique est simple. Une fois que le soleil a traversé le verre, la chaleur est dans la pièce, et un store intérieur décide seulement où elle tombe. Un double vitrage nu laisse entrer la moitié aux deux tiers de l’énergie solaire qu’il reçoit (un facteur solaire g de 0,5 à 0,6). Un store intérieur l’abaisse à 0,4 ou 0,5 au mieux. Un brise-soleil extérieur orientable, fermé ou orienté, amène la fenêtre à 0,05 – 0,15 : jusqu’à 80 % des apports solaires arrêtés avant le verre, et 20 à 40 % de climatisation en moins à payer. Sur une baie vitrée plein ouest en Provence au mois d’août, c’est la différence entre une pièce où l’on vit à cinq heures de l’après-midi et une pièce que l’on fuit.
Et la pièce n’est pas sombre. Orientez les lames et la lumière entre, renvoyée par le plafond, sans éblouissement, la vue toujours là. En hiver, les lames s’ouvrent et le soleil bas entre et chauffe gratuitement la maison. C’est pourquoi les brise-soleil orientables sont la norme sur les maisons passives européennes : la certification demande une maison qui ne surchauffe pas l’été sans climatisation, et une protection solaire extérieure mobile est la façon d’y parvenir sans renoncer au vitrage. Voyez nos fenêtres passives pour maisons contemporaines.
Moteurs, capteurs et soleil
Un brise-soleil orientable est toujours motorisé : un moteur tubulaire dans le coffre assure la montée et l’orientation, sans rien de visible. Les commandes sont de la même famille que nos fenêtres, portes et volets motorisés : interrupteur mural, télécommande pour une pièce ou toute la maison, horloge, application, commande vocale et les systèmes domotiques du marché. Ce qui distingue le brise-soleil orientable, c’est ce qu’il sait faire seul. Un capteur solaire sur la façade baisse le store quand le soleil frappe ce côté de la maison et oriente les lames selon l’angle du soleil au fil de la journée : la pièce ne reçoit jamais de soleil direct et ne devient jamais sombre ; quand un nuage passe, les lames s’ouvrent. Un capteur de vent remonte le store dans son coffre avant une tempête ; il redescend quand le vent tombe. Une entrée température garde les stores ouverts l’hiver pour capter le soleil, et fermés l’été pour le refuser. Réglée une fois, la maison gère seule son vitrage.
L’alimentation est une arrivée 230 V au coffre par store, ou un moteur radio sans câblage d’interrupteur. Nous préparons la fenêtre, le coffre et le passage de câble sur les plans d’exécution ; votre électricien et votre intégrateur font le reste. Une manœuvre de secours existe pour les coupures de courant, et une version à manivelle pour les petites fenêtres.
| Brise-soleil orientable | Volet roulant | Volet battant en bois | Store intérieur | |
|---|---|---|---|---|
| Chaleur arrêtée avant le verre | Oui, jusqu’à 80 %, orienté ou fermé | Oui, quand il est baissé | Oui, quand il est fermé | Non, la chaleur est déjà entrée |
| Lumière avec soleil bloqué | Oui, lames orientées, lumière vers le plafond | Seulement avec des lames ajourées, faible | Persienné : un peu | Oui |
| Vue | Oui, à travers les lames orientées | Non | Non | En partie |
| Obscurité pour dormir | Quasi-occultant avec lames en Z | Totale | Bonne | Faible |
| Automatisation | Capteurs soleil, vent et température, suivi des lames | Horloge, capteurs soleil et vent | Manuel, moteur en option | Moteur en option |
| Sécurité et tempêtes | Un peu ; se remonte par vent fort | Oui, avec lames extrudées et verrous | Oui, avec l’espagnolette | Aucune |
| Architecture | Contemporaine, maison passive, grands vitrages | Toute maison, invisible une fois levé | Façades françaises, italiennes, méditerranéennes | Toutes |
Les trois systèmes extérieurs se combinent souvent sur une même maison : brise-soleil orientables sur les baies sud et ouest, volets roulants sur les chambres, volets bois sur la façade côté rue. Tous sont dessinés avec la fenêtre, pas ajoutés après.
Pourquoi des brise-soleil orientables sur votre maison
La chaleur arrêtée avant le verre
La seule protection solaire qui fonctionne est celle qui est devant la fenêtre. Fermé ou orienté, un brise-soleil orientable arrête jusqu’à 80 % des apports solaires avant le verre, et réduit les besoins de climatisation de 20 à 40 % sur les façades exposées.
Lumière naturelle et vue
Les lames orientées renvoient la lumière vers le plafond et gardent le soleil direct hors du sol. La pièce est lumineuse, sans reflet sur un écran, et vous voyez toujours le jardin, le lac, la rue. Un volet roulant ne le peut pas ; une toile solaire non plus.
L’intimité sans l’obscurité
Vues de l’extérieur, les lames orientées sont un mur ; vues de l’intérieur, une vue. Un séjour en rez-de-chaussée sur rue, une salle de bains, une chambre au crépuscule lumières allumées : à l’abri des regards, et toujours en lumière naturelle.
Maison passive et énergie positive
Une maison passive ou à énergie positive se joue sur son été : beaucoup de vitrage, très peu de climatisation. La protection solaire extérieure mobile permet aux maisons passives européennes de passer le test de surchauffe sans renoncer aux fenêtres. Nos fenêtres pour maison passive et ces stores sont dessinés ensemble.
Le soleil d’hiver gratuit
Ouvrez les lames en hiver et le soleil bas entre et réchauffe la maison ; fermez-les un après-midi d’été et il reste dehors. Une entrée température le fait toute seule. La même fenêtre est un chauffage en janvier et un pare-soleil en juillet.
Architecture contemporaine
Murs vitrés, coulissants à levage, toits plats et grands débords : les brise-soleil orientables sont la protection solaire de l’architecture contemporaine européenne, cachés dans la façade une fois remontés, une texture horizontale nette une fois baissés. Dans toutes les teintes RAL, assortis à la fenêtre.
Le prévoir sur votre projet
– Hauteur. Le paquet demande de 150 à 250 mm au-dessus du vitrage, davantage sur une haute porte-fenêtre. En construction neuve, c’est la place du coffre dans le linteau, et elle doit figurer sur les plans avant le gros œuvre. En rénovation, un coffre en applique se pose sur la façade.
– Vent. Le store n’est pas un produit anti-tempête : un capteur de vent le remonte dans son coffre avant que le vent ne devienne fort, et les lames les plus rigides tiennent jusqu’à environ 90 km/h en position baissée.
– Alimentation. Une arrivée 230 V au coffre par store, ou un moteur radio ; des capteurs sur la façade. Nous envoyons les détails de câblage avec les plans d’exécution.
– Fenêtres ouvrant à l’intérieur. Le store est suspendu devant la fenêtre et l’ouvrant s’ouvre vers l’intérieur, donc nos fenêtres à la française et oscillo-battantes s’ouvrent store baissé. Avec des fenêtres ouvrant à l’extérieur, le store doit être remonté pour ouvrir l’ouvrant.
– Moustiquaires. La moustiquaire se place entre la fenêtre et le store, dans le tableau ; voyez notre page moustiquaires .
– Sécurité. Une fenêtre de chambre doit pouvoir s’ouvrir de l’intérieur en toute circonstance ; un store motorisé avec manœuvre de secours et un inverseur dans la pièce le permet, et nous le détaillons sur les plans.
Brise-soleil, volet roulant ou volet battant ?
– Les brise-soleil orientables sont faits pour le soleil : murs vitrés, façades sud et ouest, bureaux à domicile, maisons passives. Lumière et vue sans la chaleur, automatisés avec le soleil.
– Les volets roulants sont faits pour la nuit et la sécurité : obscurité totale, isolation, un tablier verrouillé, invisible une fois levé.
– Les volets battants en bois sont de l’architecture : la façade française et italienne, manœuvrés à la main, vus ouverts comme fermés.
– Les trois sur une même maison c’est courant en Europe. Nous les dessinons avec les fenêtres, pour que coffres, coulisses et dégagements soient réglés avant toute construction.
Là où les brise-soleil orientables font la différence
Baies vitrées sud et ouest
Le grand coulissant à levage sur la terrasse, le mur vitré double hauteur du séjour : les endroits où la maison est merveilleuse en avril et invivable en août. Les brise-soleil vous donnent les deux mois.
Maisons passives et à énergie positive
Là où le confort d’été de toute la maison dépend de la maîtrise du soleil sur quelques mètres carrés de vitrage. Équipement standard des maisons passives européennes, dessiné avec les fenêtres.
Bureaux à domicile
Pas de reflet sur l’écran, pas de soleil direct sur le bureau, pas besoin de fermer les rideaux et d’allumer la lumière à deux heures de l’après-midi. Les lames suivent le soleil.
Climats chauds
Provence, Côte d’Azur, Languedoc, Corse : la façon européenne de garder une maison fraîche sans vivre dans le noir, et la facture de climatisation le montre.
Maisons de lac et de montagne
Les reflets du lac et de la neige, le soleil bas en hiver, de grandes fenêtres face à la vue. Les lames orientées prennent l’éblouissement et gardent la vue, et s’ouvrent entièrement quand le soleil est parti.
Des brise-soleil orientables sur votre projet ? Envoyez-nous vos élévations et l’orientation de la maison, nous dessinerons les protections solaires avec les fenêtres.
Pourquoi Chablais pour vos brise-soleil orientables
Les brise-soleil orientables sont un équipement courant en Europe, fabriqués par des ateliers qui en réalisent depuis des décennies pour tous les types de bâtiments, avec les lames, moteurs et capteurs du marché européen. Ce que l’atelier ne peut pas faire, c’est connaître votre maison : quelle façade prend le soleil de l’après-midi, où le linteau a la place du paquet, comment le store dégage la moustiquaire et la poignée d’une fenêtre ouvrant à l’intérieur, d’où vient l’alimentation. C’est notre rôle. Les stores sont dessinés sur les mêmes plans d’exécution que la fenêtre, hauteur du coffre, position des coulisses, dégagements et câblage, vérifiés avec votre architecte et votre entreprise avant toute fabrication, et ils arrivent avec les fenêtres. Une protection solaire conçue avec la fenêtre, pas ajoutée après.
À découvrir aussi
Brise-soleil orientables - questions fréquentes
Quelle différence avec un volet roulant ?
Un volet roulant est un tablier plein : levé ou baissé, obscurité et sécurité. Un brise-soleil orientable est fait de lames qui s’orientent : il peut être baissé et vous donner encore la lumière et la vue, et il suit le soleil tout seul. Beaucoup de maisons européennes ont les deux, des brise-soleil sur les pièces à vivre et des volets roulants sur les chambres.
Résistent-ils au vent fort ?
Ils sont faits pour les intempéries, pas pour les tempêtes. Les lames les plus rigides tiennent jusqu’à environ 90 km/h en position baissée ; avant cela, un capteur de vent remonte automatiquement le store dans son coffre, et le redescend quand le vent tombe.
Combien font-ils économiser en climatisation ?
Un brise-soleil extérieur amène le facteur solaire de la fenêtre de 0,5 – 0,6 à 0,05 – 0,15, soit jusqu’à 80 % de chaleur en moins à travers le verre. Sur les façades exposées d’une maison, les études européennes situent l’économie de climatisation entre 20 et 40 %. Le chiffre exact dépend du vitrage, de l’orientation et du climat ; nous pouvons le modéliser avec votre bureau d’études.
Peuvent-ils rendre une pièce sombre ?
Presque. Les lames en Z se recouvrent une fois fermées et ne laissent qu’une lueur sur les bords ; c’est suffisant pour la plupart des chambres. Pour une obscurité totale, le volet roulant est le meilleur outil, et les deux peuvent se combiner.
Puis-je en ajouter sur une maison existante ?
Oui. Un coffre en applique se pose sur la façade au-dessus de la fenêtre, dans la teinte de la façade ou de la fenêtre, avec des coulisses ou des câbles sur les côtés. Un moteur radio évite tout câblage d’interrupteur. Il nous faut les dimensions des ouvertures, une photo de chaque fenêtre et l’orientation.
S’adaptent-ils à vos fenêtres ?
Oui. Coffre, coulisses et lames sont assortis à la fenêtre dans toutes les teintes RAL, sur nos fenêtres et portes en bois, bois-aluminium, bois-bronze et acier, y compris les coulissants à levage et les portes pliantes. Comme la fenêtre et le store viennent de nous ensemble, les dégagements pour la moustiquaire, la poignée et l’ouvrant intérieur sont réglés sur les plans.
